Toyota Aygo: Wymiana żarówek

Światła główne

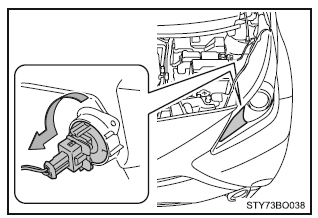

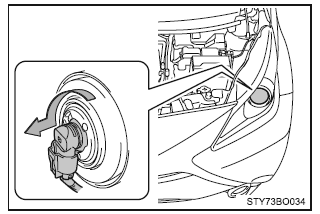

1. Obrócić oprawę żarówki w kierunku przeciwnym do ruchu wskazówek zegara.

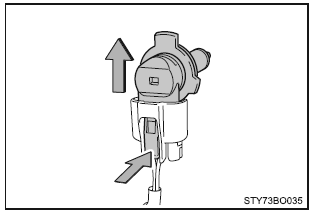

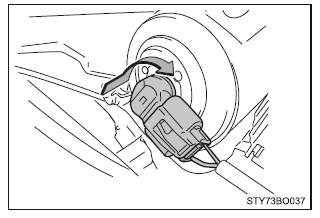

2. Naciskając blokadę, rozłączyć złącze elektryczne.

3. Wymienić żarówkę i zamontować oprawę żarówki.

   Dopasować 3 występy na żarówce do wcięć w oprawie i włożyć żarówkę.

4. Obrócić i zabezpieczyć oprawę żarówki.

   Poruszyć delikatnie oprawę żarówki, aby sprawdzić czy jest mocno osadzona, włączyć światła główne i upewnić się, że światło nie przenika przez oprawę.

Przednie kierunkowskazy

1. Obrócić oprawę żarówki w kierunku przeciwnym do ruchu wskazówek zegara.

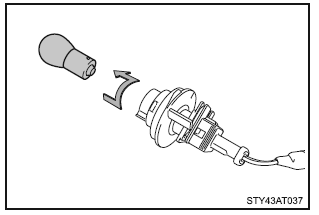

2. Wyjąć żarówkę.

3. Podczas montażu czynności należy wykonać w odwrotnej kolejności.

Przednie światła przeciwmgielne (w niektórych wersjach)

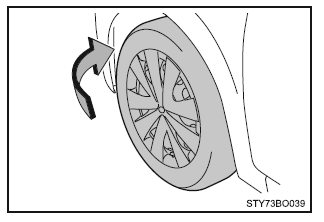

1. Wcelu uzyskania wystarczającej ilości miejsca należy obrócić kierownicę w kierunku przeciwnym do strony, po której wymieniana jest żarówka.

   Obrócić kierownicę w lewo, jeżeli wymieniana jest żarówka z prawej strony lub obrócić kierownicę w prawo, jeżeli wymieniana jest żarówka z lewej strony.

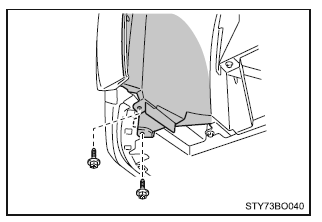

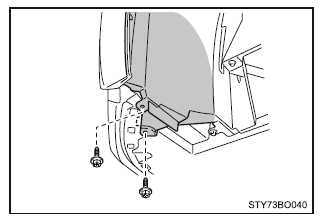

2. Wykręcić 2 śruby.

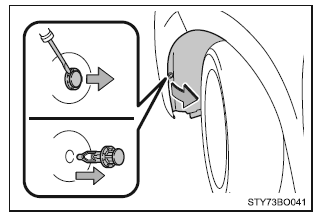

3. Zdemontować zatrzask mocujący nadkole i częściowo odchylić nadkole.

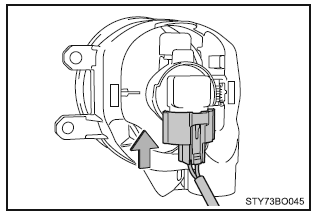

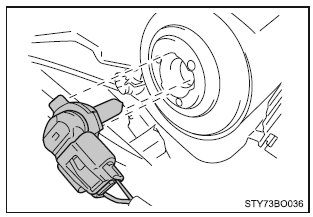

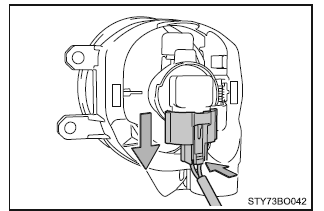

4. Naciskając blokadę, rozłączyć złącze elektryczne.

5. Obrócić oprawę żarówki w kierunku przeciwnym do ruchu wskazówek zegara.

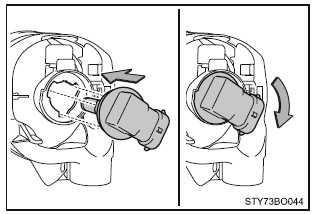

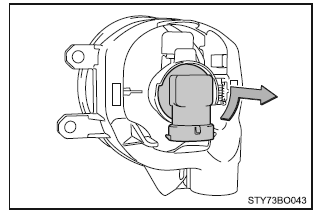

6. Włożyć nową żarówkę.

   Dopasować 3 występy na żarówce do wcięć w oprawie i włożyć żarówkę. Obrócić oprawę żarówki zgodnie z ruchem wskazówek zegara w celu zablokowania.

7. Połączyć złącze elektryczne.

   Poruszyć delikatnie oprawę żarówki, aby sprawdzić, czy jest mocno osadzona, włączyć przednie światła przeciwmgielne i upewnić się, że światło nie przenika przez oprawę.

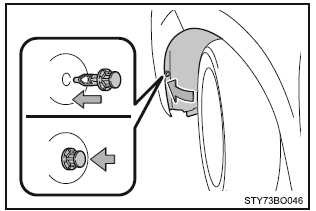

8. Zamontować nadkole i umocować je zatrzaskiem mocującym nadkole.

   Po wsunięciu zatrzasku mocującego obrócić go w celu zablokowania.

9. Wkręcić 2 śruby.

Światła hamowania, tylne światła pozycyjne, światło cofania, tylne światło przeciwmgielne i tylne kierunkowskazy

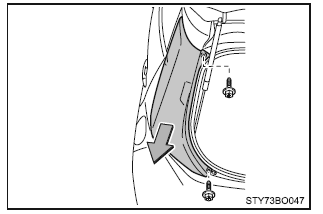

1. Otworzyć drzwi bagażnika i wykręcić 2 śruby. Wyjąć lampę zespoloną, pociągając ją do tyłu w kierunku tyłu samochodu.

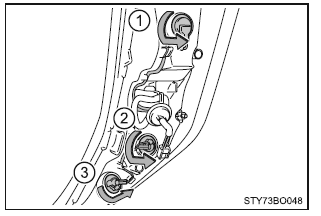

2. Obrócić oprawę żarówki w kierunku przeciwnym do ruchu wskazówek zegara.

1. Światło hamowania, tylne światło pozycyjne
2. Światło cofania lub tylne światło przeciwmgielne
3. Tylny kierunkowskaz

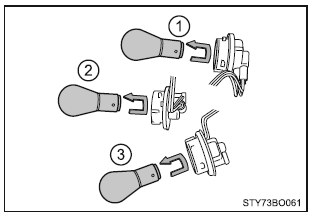

3. Wyjąć żarówkę.

1. Światło hamowania, tylne światło pozycyjne
2. Światło cofania lub tylne światło przeciwmgielne
3. Tylny kierunkowskaz
4. Podczas montażu żarówki wymienione w kroku 3 i 2 czynności należy wykonać w odwrotnej kolejności.

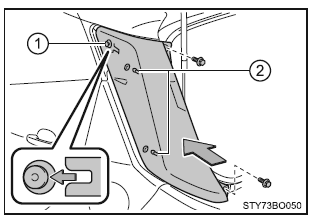

5. Zamocować lampę zespoloną za pomocą 2 śrub.

   Podczas mocowania lampy zespolonej wyrównać prowadnic ę (1  ) ze szpilką ( 2 ).

Oświetlenie tablicy rejestracyjnej

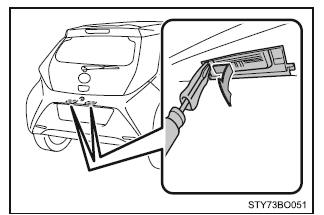

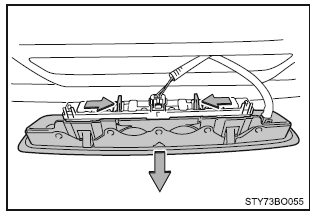

1. Zwolnić zaczepy i wyjąć oprawę oświetlenia tablicy rejestracyjnej.

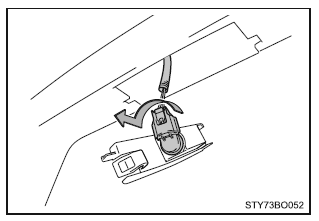

2. Obrócić oprawę żarówki w kierunku przeciwnym do ruchu wskazówek zegara.

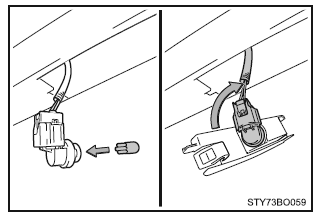

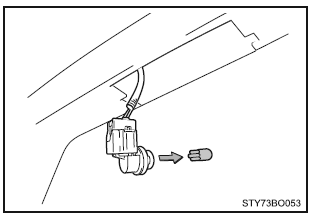

3. Wyjąć żarówkę.

4. Włożyć nową żarówkę i obrócić oprawę żarówki zgodnie z ruchem wskazówek zegara.

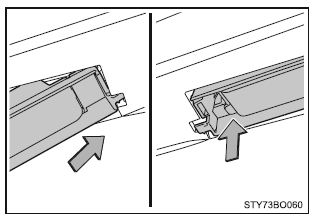

5. Zamontować oprawę oświetlenia tablicy rejestracyjnej, tak jak pokazano na ilustracji.

   Podczas montażu należy dopasować wycięcia i zaczepy w oprawie oświetlenia tablicy rejestracyjnej.

Górne światło hamowania

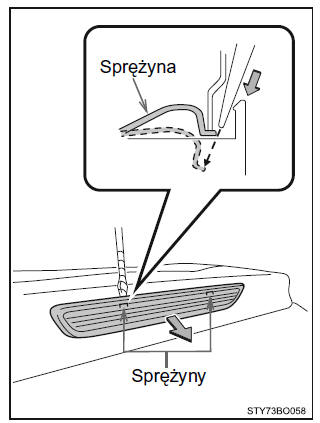

1. Naciskając górne sprężyny za pomocą śrubokręta z płaską końcówką, wyjąć zespół górnego światła hamowania.

   W celu uniknięcia uszkodzenia lampy końcówkę śrubokręta z płaską końcówką należy osłonić taśmą.

2. Wyjąć podstawę z oprawkami żarówek.

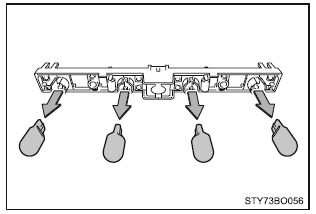

3. Wyjąć odpowiednią żarówkę.

4. Podczas montażu czynności należy wykonać w odwrotnej kolejności.

Wymiana pozostałych żarówek

W razie przepalenia jednej z niżej wymienionych żarówek należy zlecić jej wymianę autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi.

• Przednie światła pozycyjne
• Światła do jazdy dziennej (w niektórych wersjach)
• Boczne kierunkowskazy

Światła LED

Przednie światła pozycyjne i światła do jazdy dziennej (w niektórych wersjach) składają się z zespołu półprzewodnikowych diod świecących (LED).

W razie przepalenia którejkolwiek diody należy zwrócić się do autoryzowanej stacji obsługi Toyoty lub innego specjalistycznego warsztatu w celu wymiany światła.

Skropliny na wewnętrznej powierzchni kloszy lamp

Chwilowe pokrycie się wilgocią wewnętrznych powierzchni kloszy świateł zewnętrznych nie jest oznaką usterki. W wymienionych poniżej sytuacjach należy skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem:

• Duże krople wody na wewnętrznej powierzchni kloszy lamp.
• Woda wewnątrz lampy.

Wymiana żarówek

• Wyłączyć światła. Nie należy przystępować do wymiany żarówki bezpośrednio po wyłączeniu świateł.

  Żarówki silnie rozgrzewają się i mogą spowodować oparzenia.

• Nie chwytać szklanej części żarówki nieosłoniętą dłonią. Gdy konieczne jest chwycenie za szklaną część żarówki, należy użyć czystej szmatki, aby uniknąć zawilgocenia lub zatłuszczenia żarówki.

  Zarysowanie lub upuszczenie żarówki grozi jej przepaleniem bądś pękni ęciem.

• Żarówki wraz ze wszystkimi elementami dodatkowymi należy prawidłowo zamocować. W przeciwnym wypadku może dojść do uszkodzeń na skutek przegrzania, pożaru bądś wniknięcia wilgoci do wnętrza lampy.

  Może to doprowadzić do jej uszkodzenia lub skraplania się wody na wewn ętrznej powierzchni klosza.

W celu ograniczenia ryzyka awarii lub pożaru

• Dokładnie obsadzić żarówkę w oprawie i zablokować.
• Przed zamontowaniem żarówki sprawdzić jej moc, aby uniknąć ryzyka uszkodzeń termicznych.
